VI-TESTER(회로분석기) FADOSF1(Multimeter, Oscilloscope, VI-TESTER)

FADOSF1란?

FAult Detector and OScilloscope 7 Functions in 1 Device
(7가지 기능으로 부품의 결함을 검출 및 오실로스코프의 기능을가진 장비)

  • 전원이 인가되지 않은 상태에서 전자, 전기부품이 가지고 있는 임피던스 값을 PC화면에 곡선으로 출력하여 줍니다.
  • 전기 및 전자적으로 이상 발생시 R, L, C, PN접합으로 이루어진 부품은 임피던스 및 페이즈에 차이가 발생하며 이러한 차이로 부품 및 회로의 이상유무를 파악 가능합니다.

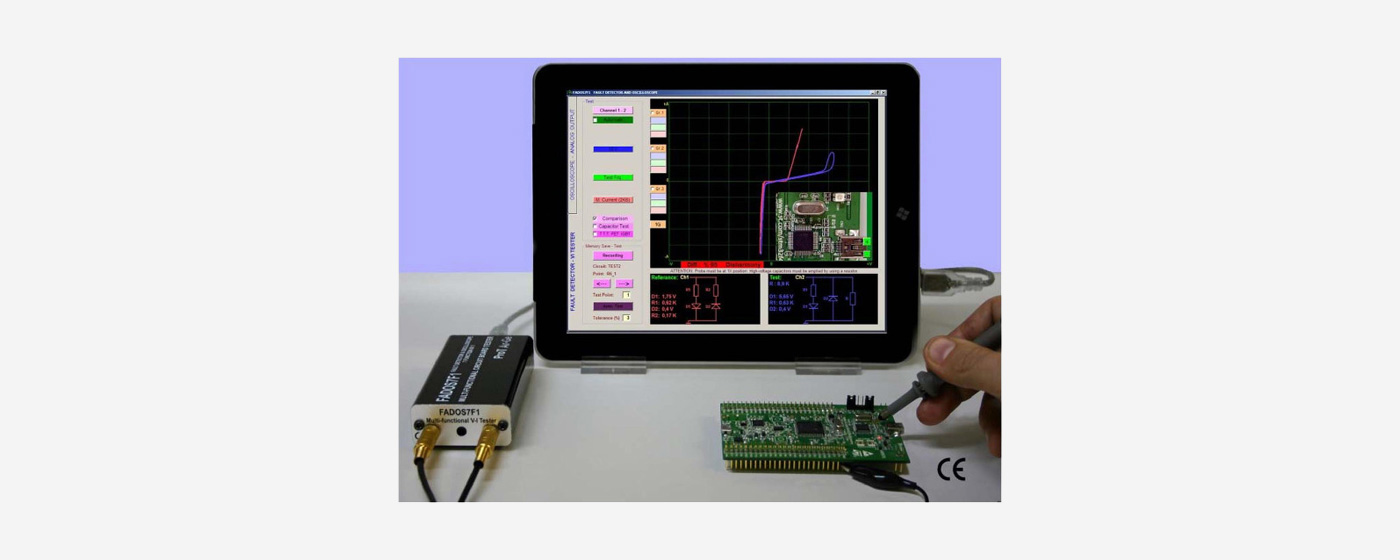

  • FADIS7F1 VI-TESTER

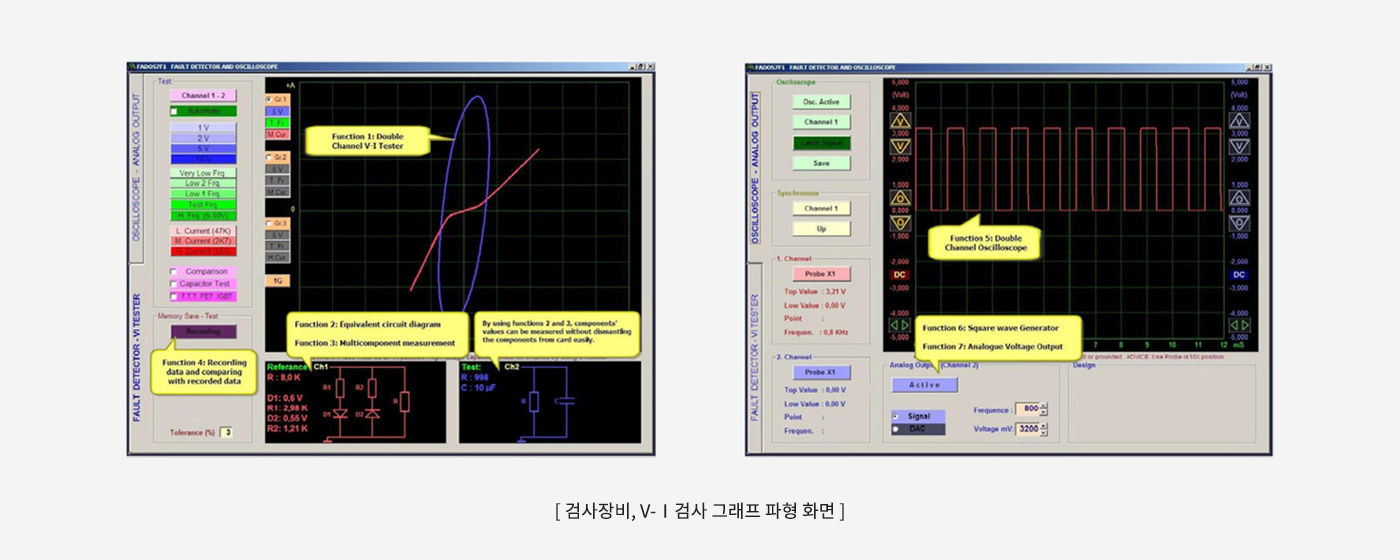

  • FADOSF1 소프트웨어

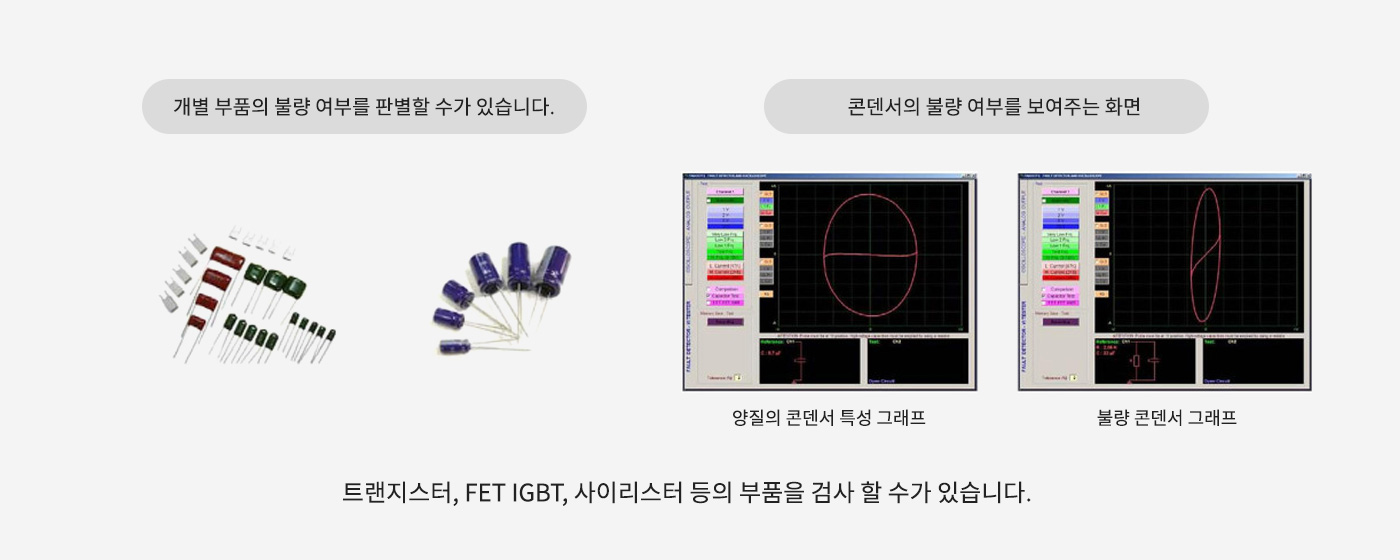

  • 파형 비교

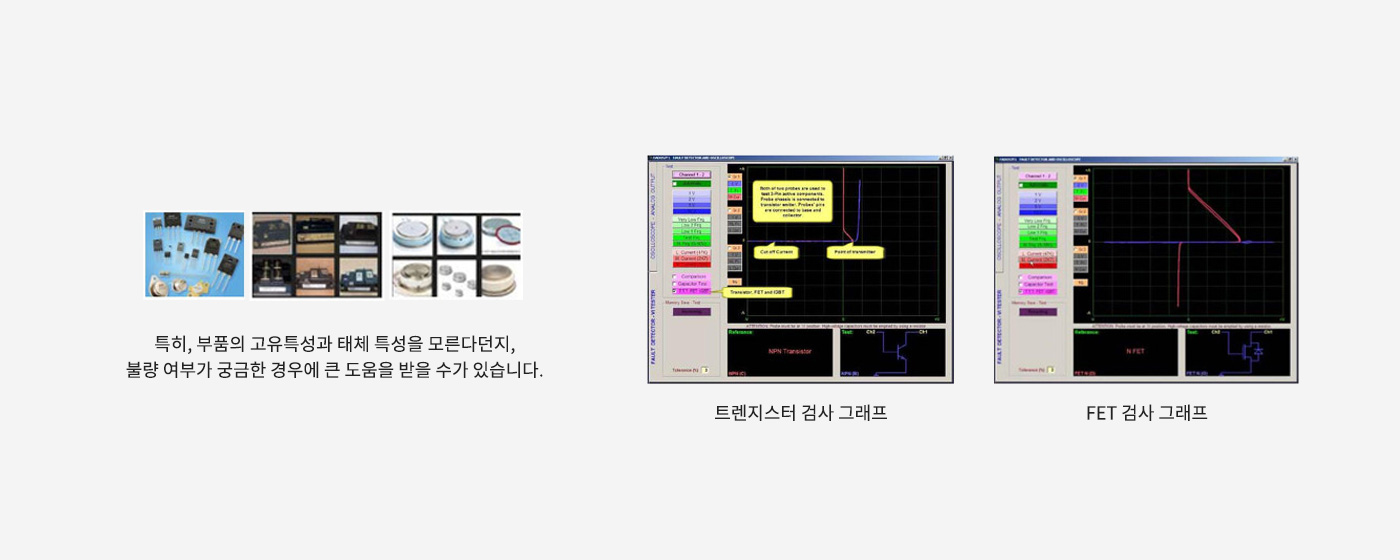

  • FET, TR 그래프

(1) FADOSF1의 특징

1) 2채널 불량 비교 검사 기능(VI GRAPH) - 양품, 불량품을 동시에 비교 검사 가능합니다.
2) RECODE 기능을 이용한 비교 불량 검사 - 양품 보드 및 양품 파형의 값을 저장하여 실시간 비교 가능
3) 사운드 기능 - 비교 검사 중 정상과 상이한 데이터가 측정될 경우 사운드가 출력되어 작업시간 단축 가능
4) 등가회로 - 검사지점 내부의 등가회로 출력
5) 디지털 PC Oscilloscope 기능 - 상황에 따라 PC를 사용하여 간단한 파형 확인 가능
6) 직각 파형 신호, 부품 데이터 확인 - Ch1 은 oscilloscope, Ch2는 신호 발생기로사용, 각 부품의 값 및 형식 확인 가능(데이터 시트 없이 확인가능)
7) 안정성 - 무전원상태로 측정이 가능하여, 회로 및 부품에 전기적인 손상을 입히지 않으며 진단 가능

(2) FADOSF1의 기능

1) Oscilloscope - 장점: PC가 있는 곳에서 간단하게 펄스파형 확인 가능
2) VI TEST - 카드에 전원을 공급하지 않고 접점으로 신호를 적용하고, 전류 - 전압 그래프를 작성한다.
3) Multimeter - 장점: 전원 공급 없이 각종 능동, 수동 소자 측정 및 불량 판별

(3) FADOSF1의 용도

1) 전기, 전자, 기계, 의료, 식품 등 제조 현장의 유지보수, 설비보전등의 기술팀의 진단, 테스트 장비
2) 전기, 전자, 제어 등 이공계 교육기관의 학습 장비
3) 적용 부품 : 저항, 콘덴서, TR, FET, IC, IGBT, 디스플레이등 PCB 상단에 구성된 모든 수동, 능동소자의 비교 또는 진단, 수리, 교체 가능
4) 레코드 기능으로 정상품의 데이터를 저장 후 로드하여 불량품과 정상품의 데이터를 비교 서로 다른 그래프를 확인하여 불량 판단 가능, 일반인이 저장된 데이터를 바탕으로 불량, 정상 판단 가능

(4) 마무리

FADOSF1은 VI신호를 PC를 통해 전용프로그램으로 분석 후 그 상태를 파형으로 보여주는 비교 분석 장비입니다.

전자, 전기의 전문적인 지식과 경력이 없어도 전자기판에 실장된 저항, 콘덴서, 코일, 다이오드의 부품을 무전원 상태에서 분석가능하며, 데이터시트가 없는 FET, IC, TR등도 확인이 가능합니다.
PLC, 서보시스템, CNC, 제어 컨트롤러 시스템, 사출장비, 유압장비, 압출기, 자동화설비등의 전자적인 문제 발생시 점검 및 수리가 가능합니다.
생산라인, 설비보전, 연구소, 학교기관, 직업훈련소, 군사장비수리 등 모든 전자전기제어 분야예서 쉽게 사용할 수 있는 장비입니다.

초소형으로 PC, 노트북만 있다면 어느곳에서나 고장 판단이 가능하며, 소프트웨어 및 레코드 기능으로 숙련되지 않은 일반인들도 간단하게 사용할 수 있습니다.
또한 PC를 이용하는 Adaptor 형태의 장비로 제작되어 가격 또한 저렴합니다.
